| optacom 德國製輪廓儀 |
|
|
| optacom 超完美演繹 - 真實的粗糙度輪廓測量 |
|
| optacom 進行粗糙度輪廓測量時，得到的是一個真實的加工表面輪廓，是依 optacom 獨有的測量系統和 |
| 高品質的測針來保證精確的數值，無須再使用傳統理論峰值或數學方式來擬合真實的表面。 |
|
| 一次測量後可同時完成輪廓度和粗糙度的評定，無須更換感測器，並可以同時保證粗糙度和輪廓的測量精 |
| 度。 X 軸與 Z 軸分別採用獨立機械系統，可以同時實現雙軸全行程範圍量測，提供快速平穩的連續掃描，並保 |
| 持高測針尖解析度，雙軸皆採用獨立光學尺，不論粗糙度或輪廓測量，皆能依靠高精度光學尺，並配合無背隙 |
| 精密機械傳動系統來保證精度。 |
|
| optacom 改變了傳統的輪廓儀依靠測針感測器測量的模式，突破了輪廓測量被感測器量程所束縛的現狀 |
| ，從設計上一次解決了精度因量程而降低的困擾，並有效的提高了測量精度，達到測量範圍全行程量測的新技 |
| 術，測針針尖解析度小於 30 mm 可應付各類型工件的量測。 |
|
| 機械精度及設計是一台儀器的根本，穩定的結構和高精度的光學尺保證了測量精度和穩定的重複性。 |
|
|
|
VC - 05 |
|
VC - 10 |
|
VC - 15 |
|
LC - 10 |
| X / Z 軸解析度 |
|
0,02 um |
|
0,002 um |
|
0,002 um |
|
0,02 um |
| Z 軸量測範圍 |
|
100 mm |
|
175 mm |
|
490 mm |
|
175 mm |
| Z 軸可延伸長度 |
|
--- |
|
100 mm |
|
--- |
|
100 mm |
| X 軸量測範圍 |
|
100 mm |
|
170 mm |
|
490 mm |
|
170 mm |
| X 軸可延伸長度 |
|
--- |
|
100 mm |
|
200 mm |
|
100 mm |
| 基座 |
|
595 x 220 x 400 mm |
|
950 x 380 x 725 mm |
|
1525 x 600 x 150 mm |
|
835 x 380 x 100 mm |
| 重量 |
|
40 Kgw |
|
150 kgw |
|
600 kgw |
|
120 kgw |
|
|
 |

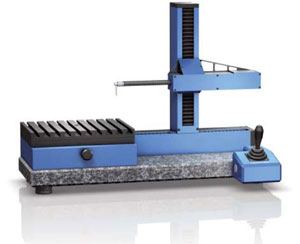

| VC-05 |
|
| 小型、簡潔、移動式的 optacom |
|
| 我們最小的量測儀器只有 40 公斤，但可以提供一切你 |
| 所需要的粗糙度和輪廓度的量測。 |
|
|
|
 |

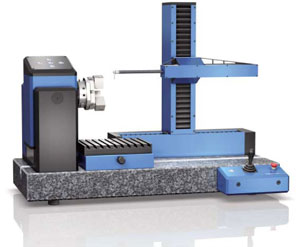

| VC-10 |
|
| 量測技術的基準：我們的儀器擁有一流的高精度。 |
|
| 你是否在尋找一台能妥善處理多樣化高精度粗糙度量 |
| 測工作的儀器？那 optacom VC-10 就是你所要的。 |
|
|
|
 |

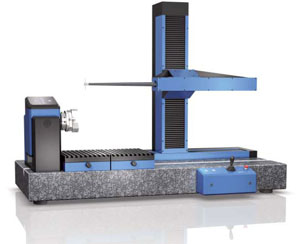

| VC-15 |
|
| 大尺寸儀器的標準 |
|
| optacom VC-15 提供和 VC-10 相同的功用和一樣優 |
| 異的精準度，甚至在垂直度和水平度 490 mm 的表現 |
| 更優於 VC-10，這更有利於大尺寸工件的量測。如果 |
| 這樣仍無法滿足您的需求，optacom 可以根據客戶的 |
| 要求，製造測量範圍超過1,000 mm 的雙軸系統，並 |
| 可提供手動、自動、CNC 控制等各種系統。 |
|
|
|
 |

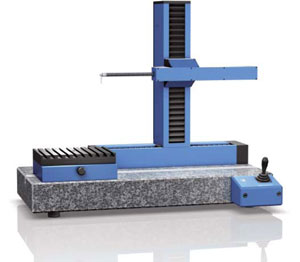

| LC-10 |
|
| 當高精度變成專業輪廓儀的必要條件時，提供多功能 |
| 的一般性測量儀就不需要了。價格較低但仍有高精度 |
| 的optacom LC-10是您最佳的選擇。 |
|
|
