Brown & Sharpe 三次元座標量測儀系列
Brown & Sharpe 全新的 global 三次元量測儀提供你快速測量各種幾何尺寸和位置公差的靈活性,節省成本,並且加速你的檢測產能,功能性符合任何需求。
擁有多感應器設計和連續掃瞄功能使 GLOBAL 三次元用途更廣泛,並適用於一般首件尺寸量測,高精度的量測。


Inspector Global Advantage
Global Mini
高精度與高靈活性 高精度與高靈活性 EDM 電極補正測量

  適合複雜曲面、幾何形狀、自由形狀等高

  在機身尺寸大幅提升的同時,機器的精度

 常用於電極加工系統量測如電子業、微機械行

 精度量測。

 指標和動態性 能仍然保持良好的狀態,為

  業等,占地面積小,便於搬運移動。

  擁有接觸與非接觸式掃描量測系統。    尺寸工件的量測提供了最 好的選擇   特別適合小尺寸首件與最終件、夾具校正
       和過程控制等量測作業。
精度 (ISO-10360-2): 精度 (ISO-10360-2): 精度 (ISO-10360-2):
Classic: E=2.3+3.3L/1000 μm-  P=2.5 μm
Performance : E=1.7+3.3L/1000 μm-  P=1.7 μm

E=3.0+3L/1000 μm-
P=3.0 μm

E=1.0+3L/1000 μm
P=1.0 μm
量測範圍 (mm): 量測範圍 (mm): 量測範圍 (mm):
Inspector classic                  600x800x600 - 1500x3000x1200
Inspector Performance
600x800x600 - 1200x3000x1000
1500x2000x1400 - 2000x4000x1800 300x400x300
GLOBAL S Green (精度)                  GLOBAL S Blue(速度)                   GLOBAL S Chrome(精度與速度)

 特別適合量測複雜曲面、幾何形狀如渦輪葉

 適合複雜曲面、幾何形狀、自由形狀等量測

 掃描能力更強,測量應用更智能,滿足所有需

   片、齒輪、螺旋 形狀等。

   ,擁有接觸與非 接觸式掃描量測系統

   求的全能行方案

  擁有接觸與非接觸式掃描量測系統,且無需
   特殊地基,提供優異的量測空間
精度 (ISO-10360-2): 精度 (ISO-10360-2): 精度 (ISO-10360-2):
E=1.6+2.8L/1000 μm-
P=1.6 μm
THP=2.3μm / 45 sec
E=1.4+2.8L/1000 μm-
P=1.4 μm
THP=2.3μm / 40 sec
E=1.4+2.8L/1000 μm-
P=1.4 μm
THP=2.0μm / 30 sec
量測範圍 (mm): 量測範圍 (mm): 量測範圍 (mm):

500x700x500 - 1200x3000x1000

500x700x500 - 1500x3000x1000

500x700x500 - 1500x3000x1000

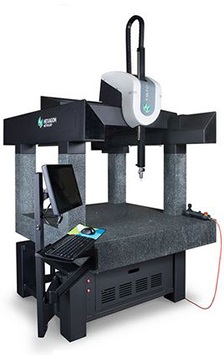

4.5.4 SF 7.10.7 SF
TIGO SF
為狹小工作現場環境而設計     滿足客戶對在線檢驗的需求     高精度車間型三次元座標量測

  滾動支撐架的專門設計可通過一般標準門尺寸,

  除了溫度控制系統、防護罩、防震之外,獨特

  先進的控溫系統,攝氏15~30度的工作環境下

   讓用戶輕鬆的移動到任何需要量測檢驗之處。

 遠控系統可監測量測狀態。

   保持高精度。

  在攝氏15~40度的工作環境下保持高精度,優   無需空壓氣源,可和加工設備一同整合在生產   擁有更開放的操作空間,方便上下料作業。
   越的抗震性與防塵性避免對加工部件的影響。    線上滿足量測需求,特別適合應用在較苛刻的工   無需空壓氣源,合應用在較苛刻的工作環境。
  無需空壓,插電及量測。    作環境。
精度 (ISO-10360-2): 精度 (ISO-10360-2): 精度 (ISO-10360-2):
E=3.0+L/250 μm E=3.2+L/300 μm E=2.2+L/300 μm
量測範圍 (mm): 量測範圍 (mm): 量測範圍 (mm):
355x514x353 710x1010x680

500x580x500
