 3.5吋觸控式彩色顯示圖表介面 |
| 可替換探針 |
| 所有行程內有護套或沒有護套的測針皆可使用 |
| 測量直徑或高度3mm以上的小孔 |
| 48個測量參數是根據： |
| - ISO 4287-1997 / JIS B0601:2001 / |
| ASME B46-2002 / PrEN 10049 / |
| ISO 13565 DIN 4776 / DB N31007 |
| - ISO 12085(CNOMO) |
| 顯示主要輪廓(P), 粗糙輪廓(R), 波狀輪廓(W), |
| 總輪廓(T), 軸承部分 |
| 計算 Rmr Pmr 和有關的 Wmr 參數，包括 |
| Rdc 和 Wdc |
| 測量行程 |
| - X軸=50 mm |
| - Z軸=1000 μm |
| Cut-off 長度 0,25 – 0,8 – 2,5 mm |
|
| No. 06930012 |
|
 |
|
 |
|
| 軟體 |
|
| 量測直線和弧線時，此軟體可計算 |
| 高度差和圓弧中心距離；結果可以 |
| 輸出成DXF格式作進一步使用。 |
|
| 全套軟體包括： |
| Profil Studio測試軟體 |
| SB2000測針可量測Z軸 |
| (2000 um)內的輪廓長度 |
| 輪廓測定的參考標準塊 |
| 可用傳輸線連結至電腦 |
| |
|
| TESA PROFIL 2 MM |

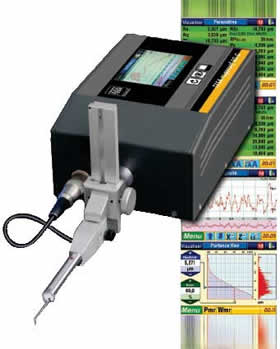

| Rugosurf 90G 的配件 |
 |
|
 |
|
| TESA Profil 2 mm 是 |
| Rugosurf 90G 用來測 |
| 量每個量測間距內幾何 |
| 部份特徵的全套配件： |
|
| X軸=50 mm |
| Z軸=2000 um |
|
| No. 06960100 |
|
|
|
|
|
